Волновые мотор-редукторы ЗМВз
Приводы зубчатые ЗМВз, исполнение - горизонтальное, вертикальное, фланцевое на лапах, позиционируются как высококачественное оборудование, разработанное для сфер общемашиностроительного применения. Волновые мотор-редукторы в ряде случаев применяются и как самостоятельные единицы технических средств, и в качестве комплектующих элементов различных сложных многоуровневых машин и агрегатов. Приводы адаптированы для режима работы S1, (сеть переменного тока 50Гц, номинальное напряжение 380В). По предварительному согласованию с производителем, могут быть выпущены модификации оборудования других стандартных напряжений, необходимые пользователю и конкретному производственному процессу. Особенности волновой передачи рационально интегрируются в широкий диапазон сфер и отраслей промышленности: станки, медицинские устройства и аппараты, транспортные системы и механизмы, приспособления использования солнечной энергии и др.
Цена: по запросу заказчика
Условия использования волновых мотор-редукторов:
- Нагрузка постоянная/переменная по величине/направлению (в рамках допускаемого крутящего момента);
- Работа длительная и с остановками, если того требует технологический процесс;
- Вал выполняет вращения в обе стороны;
- Атмосфера I и II в условиях запыленности воздуха не более 10 мг/м.куб.;
- Климатические исполнения: «У» - для категорий размещения 3, исполнение «УХЛ» и «О» - для категории 4;
- Условия рационального использования в части влияния мех.факторов внешней среды по группе М1.
Общее описание:

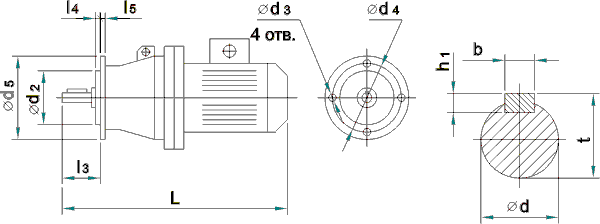

РИС. 1
Фланцевое исполнение
Габаритные и присоединительные размеры

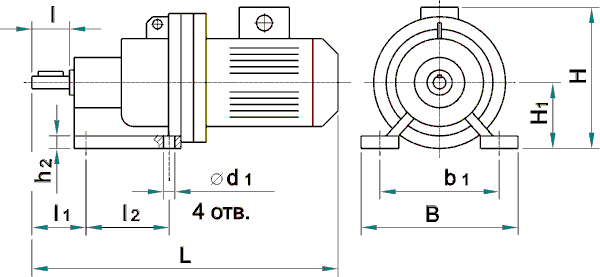

РИС. 2 Исполнение на лапах
Габаритные и присоединительные размеры
|
Типоразмер мотор-редуктора |
L |
B |
H |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
d |
|---|---|---|---|---|---|---|---|---|---|---|
|
не более |
||||||||||
|
3МВз-63 |
365 |
130 |
155 |
36 |
55 |
80 |
51 |
3 |
15 |
22k6 |
|
3МВз-80 |
416 |
160 |
171 |
60 |
85 |
130 |
69 |
4 |
15 |
28k6 |
|
3МВз-160 |
690 |
270 |
275 |
110 |
140 |
210 |
124 |
4 |
25 |
55k6 |
ТАБЛ 1. Габаритные и присоединительные размеры
|
Типоразмер мотор-редуктора |
d1 |
d2 |
d3 |
d4 |
d5 |
b |
b1 |
h1 |
h2 |
t |
H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3МВз-63 |
13 |
80 |
13 |
100 |
130 |
6 |
100 |
6 |
15 |
24,5 |
71 |
|
3МВз-80 |
15 |
100 |
15 |
130 |
160 |
8 |
155 |
7 |
15 |
31,0 |
80 |
|
3МВз-160 |
19 |
180 |
19 |
215 |
250 |
16 |
220 |
10 |
18 |
59 |
125 |
ТАБЛ 2. Габаритные и присоединительные размеры
Технические характеристики ЗМВз
|
Наименование мотор-редуктора |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н·м |
Передаточное отношение редукторной части |
Масса, кг |
Двигатель |
|
|---|---|---|---|---|---|---|
|
Тип |
Мощность кВт |
|||||
|
3МВз-63 |
9,0 |
80 |
158 |
7,5 |
АИР56А4 |
0,12 |
|
12,0 |
71 |
125 |
АИР56А4 |
0,12 |
||
|
16,0 |
67 |
104 |
АИР56А4 |
0,12 |
||
|
18,0 |
56 |
78 |
АИР56А4 |
0,12 |
||
|
35,5 |
40 |
78 |
АИР56А2 |
0,18 |
||
|
3МВз-80 |
7,1 |
180 |
204 |
12,5 |
АИР63А4 |
0,25 |
|
9,0 |
160 |
164 |
АИР63А4 |
0,25 |
||
|
12,0 |
160 |
135 |
АИР63А4 |
0,25 |
||
|
16,0 |
150 |
101 |
АИР63А4 |
0,25 |
||
|
18,0 |
110 |
80 |
АИР63А4 |
0,25 |
||
|
35,5 |
80 |
80 |
АИР63А2 |
0,37 |
||
|
3МВз-160 |
6,3 |
1250 |
275 |
54 |
АИР80А4 |
1,1 |
|
7,1 |
1250 |
204 |
54 |
АИР80А4 |
1,1 |
|
|
9,0 |
1250 |
164 |
54 |
АИР80А4 |
1,1 |
|
|
12,0 |
1125 |
135 |
55 |
АИР80В4 |
1,5 |
|
|
16,0 |
1120 |
101 |
55 |
АИР80В4 |
1,5 |
|
|
18,0 |
880 |
80 |
55 |
АИР80В4 |
1,5 |
|
|
35,5 |
630 |
80 |
56 |
АИР80В2 |
2,2 |
|
РИС. 3 Варианты размещения мотор-редуктора по способу монтажа
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Мотор-редуктор ЗМВз-80-16-110-УЗ, 380 В, где:
- ЗМВз - тип мотор-редуктора (мотор-редуктор волновой зубчатый)
- 80 - внутренний диаметр гибкого колеса, мм
- 16 - частота вращения выходного вала, об/мин
- G110 - конструктивное исполнение по способу монтажа
- УЗ - климатическое исполнение (У) и категория размещения (3)
- 380B - номинальное напряжение сети переменного тока
