Вариаторы цепные пластинчатые ВЦН
Вариатор пластинчатый цепной ВЦН - устройство, предназначенное для плавного изменения частоты вращения выходного вала машин, в которых необходимо бесступенчатое регулирование. Вариаторы эксплуатируются в условиях умеренного (исп. У) при температуре от 1 до 45°С или тропического климата (исп. Т) при температурного режима от 1 до 55°С. Особенностями оборудования выступает высокое качество сборки и оперативность ввода в эксплуатацию. За счет того, что наша компания сотрудничает с мировыми производителями приводной техники, заказчики и покупатели могут рассчитывать на объективный уровень цен и сжатые сроки поставок оборудования.
Цена: от 16 100 руб.
Условия применения:
- нагрузка постоянная или переменная по величине одного направления;
- работа непрерывная и с остановками;
- вращение валов в любую сторону;
- окружающая среда — невзрывоопасная, неагрессивная.
Общее описание

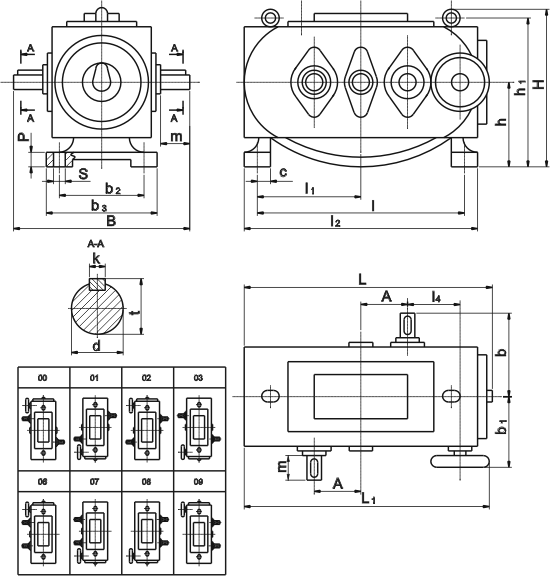

РИС . 1
Габаритные и присоединительные размеры
(Вариатор без редуктора)

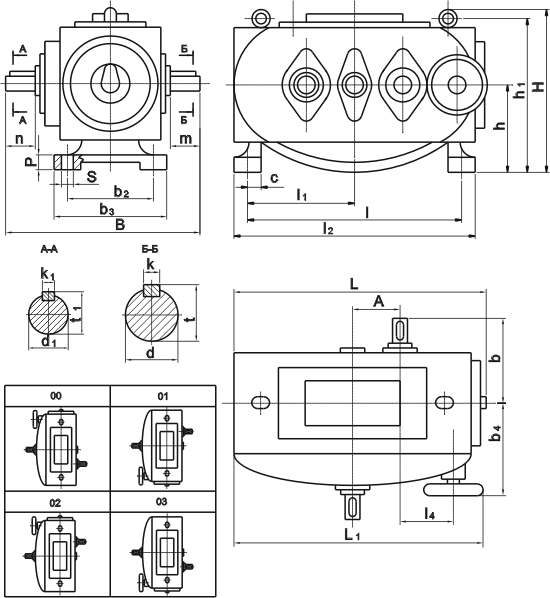

РИС .2
Габаритные и присоединительные размеры
(Вариатор с редуктором на входе)
|
Типоразмер вариатора |
L |
L1 |
l |
l1 |
l2 |
l4 |
А |
S |
P |
c |
m |
n |
H |
h |
h1 |
d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ВЦ1Н |
418 |
430 |
320 |
160 |
380 |
90 |
80 |
14 |
22 |
60 |
60 |
36 |
280 |
132 |
253 |
25 |
|
ВЦ3Н |
643 |
645 |
580 |
290 |
620 |
147 |
125 |
18 |
22 |
50 |
80 |
80 |
385 |
170 |
347 |
32 |
|
Типоразмер вариатора |
t |
k |
d1 |
t1 |
k1 |
B |
B1 |
b |
b1 |
b2 |
b3 |
b4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ВЦ1Н |
28,3 |
8 |
20 |
22,5 |
6 |
365 |
400 |
182 |
160 |
240 |
280 |
205 |
|
ВЦ3Н |
35 |
10 |
32 |
35 |
10 |
510 |
620 |
255 |
215 |
160 |
290 |
300 |
|
Типоразмер вариатора |
Масса вариатора, кг |
|||||
|---|---|---|---|---|---|---|
|
без редуктора |
с редуктором |
со встроенным фланцевым электродвигателем |
||||
|
с ручным управлением |
с дистанционным |
с ручным |
с дистанционным |
|||
|
управлением |
управлением |
управлением |
управлением |
с ручным управлением |
с дистанционным управлением |
|
|
ВЦ1Н |
36 |
45 |
42 |
51 |
51 |
66 |
|
ВЦ3Н |
99 |
109 |
116 |
126 |
— |
— |
Технические характеристики
|
Типо- |
Исполнение |
Обозначение |
Диапазон регули- |
Частота вращения, об/мин |
Передаваемая мощность, кВт |
Крутящийся момент на выходном валу, Н*м |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н, не более |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
на входе приставки |
на входе вариатора |
|||||||||||
|
n2max/n2 min |
n |
n1 |
n2min |
n2max |
Nmax |
Nmin |
Mmax |
Mmin |
||||
|
ВЦ1Н0.101-.. |
3,15 |
1000 |
565 |
1775 |
2,8 |
2,3 |
40 |
15,0 |
1300 |
|||
|
Без редуктора на входе |
ВЦ1Н1.101-.. |
4,0 |
— |
1000 |
500 |
2000 |
2,4 |
1,7 |
33 |
12,0 |
1000 |
|
|
ВЦ1Н2.101-. . |
6,3 |
750 |
295 |
1880 |
1,25 |
0,6 |
20 |
6,5 |
560 |
|||
|
ВЦ1Н |
ВЦ1Н0.131-. . |
3,15 |
1000 |
565 |
1775 |
2,8 |
2,3 |
40 |
15 0 |
1 300 |
||
|
С редуктором на входе |
ВЦ1Н1.131-. . |
4,0 |
1420 |
1000 |
500 |
2000 |
2,4 |
1,7 |
33 |
12,0 |
1000 |
|
|
ВЦ1Н2.131-. . |
6,3 |
750 |
295 |
1880 |
1,25 |
0,6 |
20 |
6,5 |
560 |
|||
|
С встроенным фланцевым |
||||||||||||
|
электродвигателем |
ВЦ1Н2.111-.. |
6,3 |
1420 |
750 |
295 |
1880 |
1,25 |
0,6 |
20 |
6,5 |
560 |
|
|
на входе |
||||||||||||
|
ВЦ3Н0.101-.. |
3,15 |
1000 |
565 |
1775 |
7,2 |
4,6 |
78 |
38,5 |
1940 |
|||
|
Без редуктора на входе |
ВЦ3Н1.101-.. |
4,0 |
— |
1000 |
500 |
2000 |
6,8 |
3,8 |
73 |
32 |
1810 |
|
|
ВЦ3Н |
ВЦ3Н2.101-. . |
6,3 |
750 |
295 |
1880 |
4,2 |
2,0 |
65 |
21,5 |
1610 |
||
|
ВЦ3Н0.131-. . |
3,15 |
1000 |
565 |
1775 |
7,2 |
4,6 |
78 |
38,5 |
1940 |
|||
|
С редуктором на входе |
ВЦ3Н1.131-. . |
4,0 |
1420 |
1000 |
500 |
2000 |
6,8 |
3,8 |
73 |
32 |
1810 |
|
|
ВЦ3Н2.131-. . |
6,3 |
75Ñ |
295 |
1880 |
4,2 |
2,0 |
65 |
21,5 |
1610 |
|||
Примечания:
1. Вместо двух точек в конце обозначения исполнения вариатора проставляются две цифры - условное обозначение способа регулирования и варианта сборки;
2. На вариаторах ВЦ1Н2.111-03-1 мощность установленного электродвигателя - 0,55 кВ, на вариаторах ВЦ1Н2.111-73-1 мощность установленного электродвигателя 1,1 кВт.
Пример условного обозначения при заказе
ВЦ1Н1.131-03, что означает:
ВЦ - вариатор цепной; 1 - типоразмер (габарит); Н - модификация; 1 - диапазон регулирования; 131 - вариант комплектации с редуктором на входе; 3 - схема сборки.
