Червячные одноступенчатые редукторы область применения

На многих технологических процессах требуется замедляющее число редуктора в пределах 25-50. Его можно обеспечить либо сложным многоступенчатым цилиндрическим или планетарным редуктором, либо простым одноступенчатым червячным. Рассмотрим червячные одноступенчатые редукторы. Это приводные механизмы, отличающиеся простотой, например, при передаточном числе 30 такой редуктор содержит всего две подвижные детали. Такой простоты устройства и экономии в производстве невозможно достичь в редукторах другого типа. Их широкое применение в промышленности обусловлено именно этим качеством.

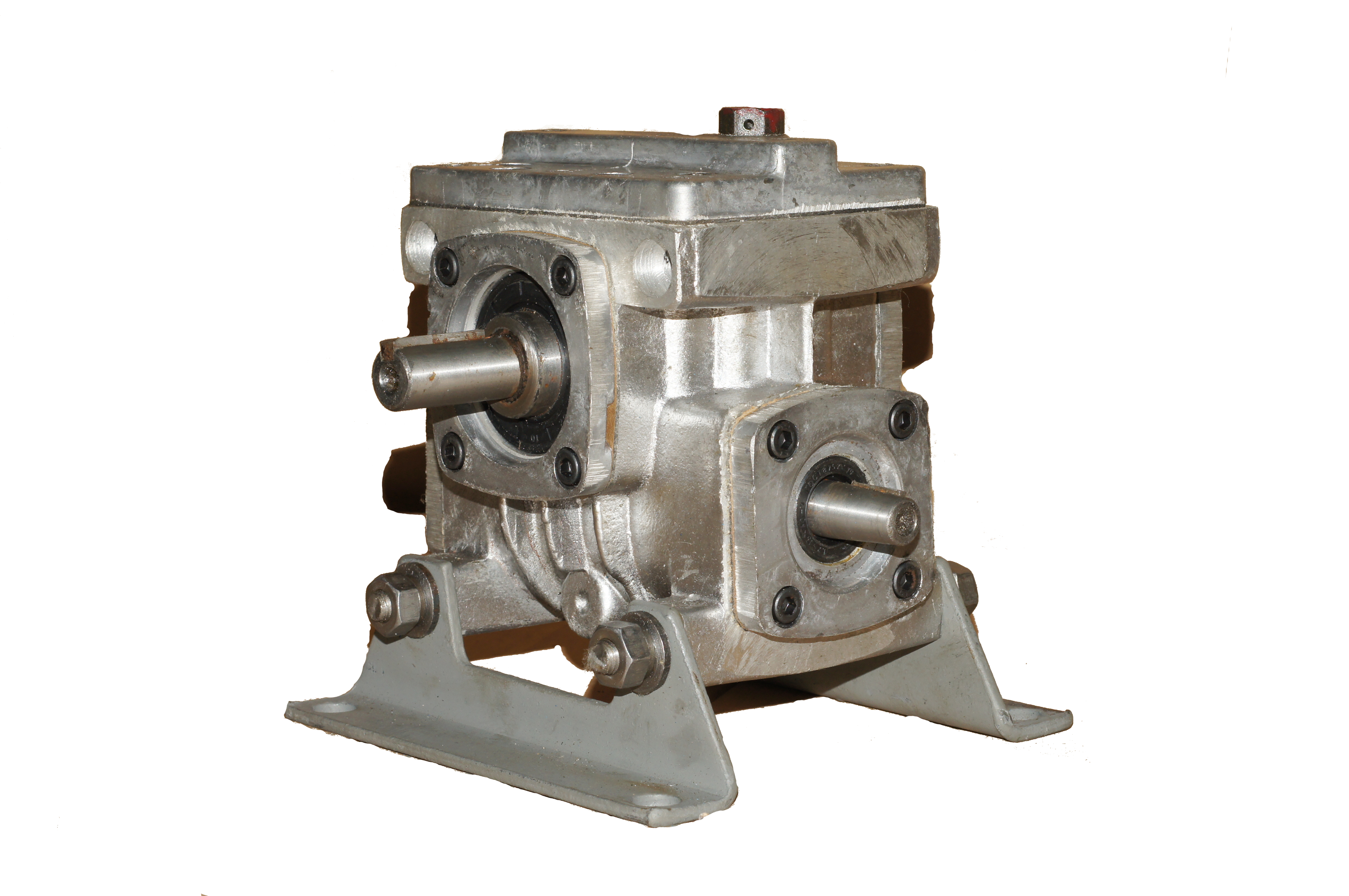

Червячный одноступенчатый редуктор

Помимо многих преимуществ у червячного редуктора есть и один существенный недостаток — малый КПД, в результате чего энергия привода теряется, а червяк привода нагревается и изнашивается. Чтобы минимизировать этот недостаток, червячные редукторы не применяют в системах, где на привод тратится значительная энергия, и он требуется постоянно. Сфера их применения — механизмы с циклическим режимом работы и не нагруженные системы.

Типовые примеры

Подача на станках;
Транспортировочное оборудование на сборочных линиях;
Грузоподъемные устройства с циклическим режимом работы.
Механизмы малой мощности, требующие самоторможения.
Различные устройства, не потребляющие высокую мощность.

Область применения червячных редукторов

Благодаря самоторможению червячные одноступенчатые редукторы удобно использовать в сборочных роботах для привода манипуляторов. Схема механизма может быть упрощена, так как тормозная система не требуется. Червячная пара требует мощного торцевого подшипника, который минимизирует трение в узлах. Механизм может работать в любом пространственном положении. В зацеплении с червяком участвует одновременно 2-3 зуба, что учитывается при расчете нагрузочной способности передачи.

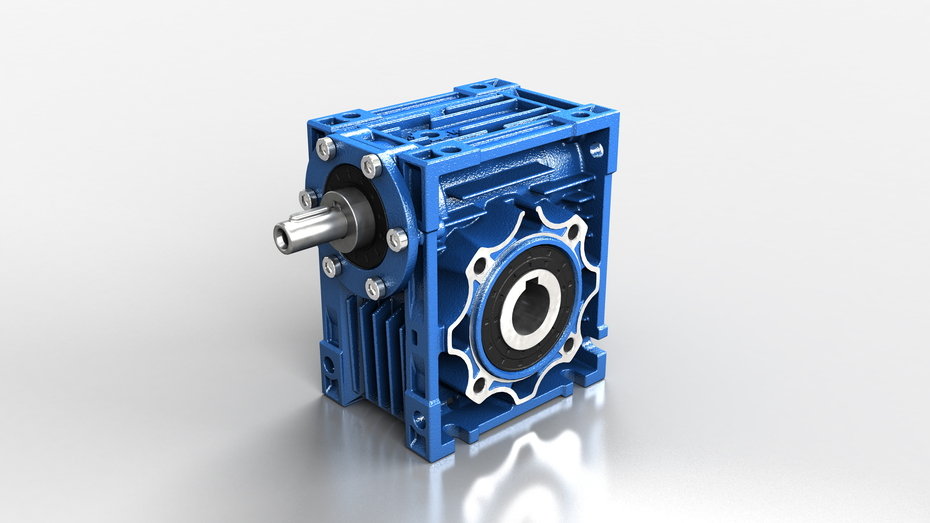

Редуктор червячный

Червячные редукторы склонны к перегреву. Если через них предается значительный крутящий момент, то это чревато вскипанием масла, нарушением герметичности корпуса, разрушением и деформацией деталей. Охлаждение, как правило, пассивное. Маслонаполненный картер обеспечивает хороший отвод тепла даже без специальной охлаждающей системы. Без высокой нагрузки червячные редукторы работают идеально долгие годы. Единственным изнашиваемым компонентом в них является червячная пара и подшипники. Картер (одна из самых дорогих частей) может использоваться многократно.
